Van 1 chiều lò xo là thiết bị quan trọng trong hệ thống đường ống, giúp ngăn dòng chảy ngược, bảo vệ máy bơm và thiết bị. Với cấu tạo đơn giản nhưng hiệu quả, van được ứng dụng rộng rãi trong cấp thoát nước, khí nén, hơi nóng và PCCC.

Tại Thép Nhật Nguyên, chúng tôi cung cấp đa dạng các dòng van 1 chiều lò xo từ loại nối ren đến van 1 chiều lò xo mặt bích, đảm bảo chất lượng, giá tốt và hướng dẫn chi tiết cách lắp van 1 chiều lò xo đúng kỹ thuật.

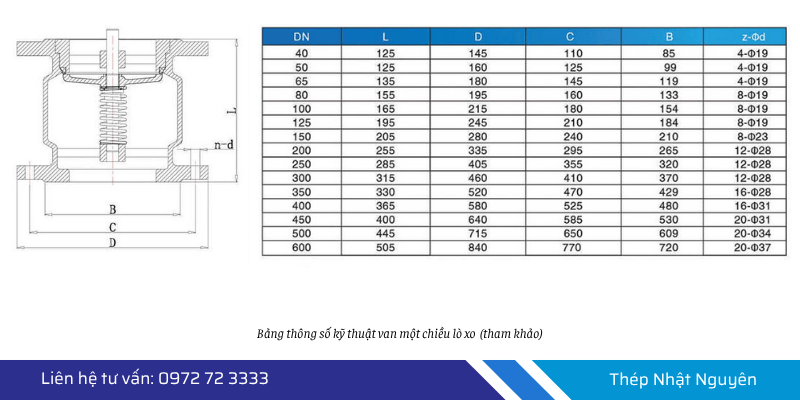

Cấu tạo van 1 chiều lò xo – Hiểu rõ để chọn đúng

Để sử dụng và bảo trì van tốt, bạn cần hiểu cấu tạo van 1 chiều lò xo. Mặc dù có nhiều biến thể, cấu trúc cơ bản thường gồm các thành phần sau:

1. Thân van (Body): Là bộ phận vỏ bọc chính, chịu đựng áp lực bên ngoài và bảo vệ các chi tiết bên trong. Vật liệu thường dùng: inox, gang, thép, đồng, đôi khi vật liệu nhựa cho ứng dụng áp lực thấp.

2. Đĩa van (Disc / Piston / Bóng): Đây là bộ phận tiếp xúc trực tiếp với dòng lưu chất để đóng – mở. Có thể là đĩa, piston hoặc bóng tùy loại van.

3. Lò xo (Spring): Là điểm khác biệt so với loại van 1 chiều khác (như lá lật). Lò xo gắn giữa thân và đĩa van, tác dụng đẩy van về trạng thái đóng khi áp lực giảm.

4. Ty van / Trục van (Stem / Shaft): Liên kết đĩa van với thân hoặc phần dẫn hướng, giúp đĩa di chuyển êm và ổn định.

5. Gioăng làm kín (Seal / Gasket): Có thể là vòng EPDM, Viton, NBR hoặc các vật liệu chịu nhiệt / hóa chất khác, đảm bảo van khi đóng không rò rỉ.

6. Mặt bích hoặc đầu ren / kết nối (Flange / Threaded Ends): Phần kết nối ra vào đường ống: loại van một chiều lò xo mặt bích được thiết kế là dòng kết nối bằng bích (flange), bên cạnh đó là van nối ren cho hệ thống nhỏ hơn.

Mỗi thành phần đều cần chọn chất liệu và kích thước phù hợp với môi trường làm việc (áp lực, nhiệt độ, tính ăn mòn). Việc hiểu rõ cấu tạo giúp khách hàng tại Thép Nhật Nguyên dễ chọn đúng van, giảm chi phí thay thế và bảo trì cho các hệ thống..

Nguyên lý vận hành và ưu – nhược điểm

Nguyên lý hoạt động

• Khi dòng lưu chất có áp lực dòng chảy đủ lớn theo hướng thiết kế, lực đẩy sẽ thắng lực đàn hồi của lò xo, đẩy đĩa van ra, đồng thời tạo khe hở để dòng chảy đi qua.

• Khi lưu lượng giảm, áp lực giảm hoặc máy bơm ngưng hoạt động, lực lò xo sẽ kéo đĩa van trở lại vị trí đóng, chặn dòng chảy ngược.

• Nhờ cơ chế này, van hoạt động tự động, không cần can thiệp từ bên ngoài.

Ưu điểm

• Chống dòng ngược hiệu quả, bảo vệ máy bơm và thiết bị.

• Hoạt động tự động, giảm chi phí vận hành.

• Có khả năng làm việc theo cả chiều ngang và chiều dọc nếu chọn đúng loại van.

• Kích thước nhỏ gọn so với loại van lá lật cùng công suất.

• Có thể chọn loại có lò xo điều chỉnh để thay đổi áp lực mở

Nhược điểm

• Lực lò xo gây tổn thất áp suất nhỏ, có thể ảnh hưởng với hệ thống áp suất thấp.

• Lò xo dễ bị mài mòn, giảm độ đàn hồi theo thời gian nếu van làm việc trong môi trường ăn mòn cao.

• Nếu có cặn bẩn, hạt rắn trong lưu chất, có thể kẹt đĩa van, gây rò rỉ hoặc không đóng kín.

• Với kích thước lớn và áp suất cao, chi phí van mặt bích có thể cao hơn.

Với kinh nghiệm cung cấp van công nghiệp lâu năm, Thép Nhật Nguyên luôn tư vấn khách hàng chọn loại van 1 chiều lò xo phù hợp nhất: chọn loại chịu áp suất cao, vật liệu chống ăn mòn, hoặc loại có lò xo điều chỉnh nếu cần linh hoạt trong vận hành.

Phân loại van 1 chiều lò xo theo tiêu chí

Theo kết nối: Van 1 chiều lò xo mặt bích và nối ren

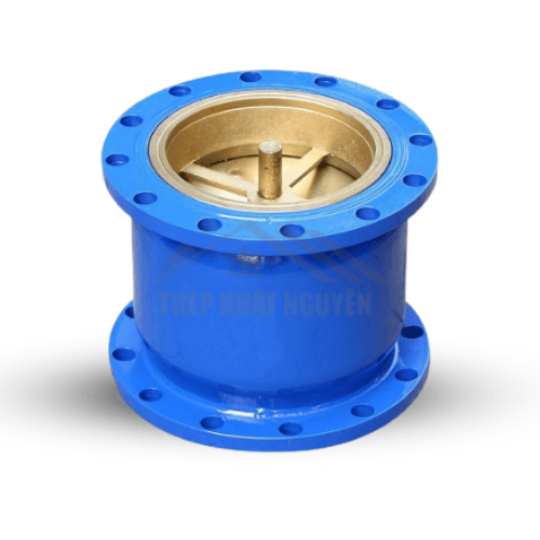

• Van 1 chiều lò xo mặt bích (Flanged Spring Check Valve) là dòng kết nối bằng bích, phù hợp cho hệ thống lớn, áp lực cao, dễ tháo lắp bảo dưỡng.

• Van nối ren (Threaded Spring Check Valve) thường dùng cho kích cỡ nhỏ, áp lực vừa phải, lắp đặt nhanh chóng.

• Với hệ thống lớn từ DN50 trở lên, van mặt bích thường ưu tiên hơn vì dễ bảo trì và kín.

Theo chất liệu

• Inox: Chống ăn mòn tốt, cho môi trường nước biển, hóa chất, được ưa chuộng trong ngành thực phẩm, dược.

• Gang / Thép: Chi phí hợp lý, chịu lực tốt, sử dụng trong hệ thống cấp thoát nước, xử lý.

• Đồng: Thường dùng cho hệ thống nhỏ hoặc khí nén, nước sạch, có độ bền vừa phải.

• Nhựa (PVC / CPVC / PP): Dùng cho hệ thống nước nhẹ, áp lực thấp, chi phí thấp.

• Hợp kim đặc biệt: Dùng cho môi trường hóa chất mạnh, nhiệt độ cao.

Theo cơ chế lò xo

• Van 1 chiều lò xo cố định: Lực lò xo cố định, không thể điều chỉnh.

• Van 1 chiều lò xo điều chỉnh được: Có thể thay đổi độ nén lò xo để điều chỉnh áp lực mở, linh hoạt hơn trong thiết kế hệ thống.

Theo hướng dòng chảy / lắp đặt

• Lắp ngang: dùng phổ biến trong các đường ống nằm ngang.

• Lắp đứng (lưu chất đi lên): áp dụng khi cần lắp theo chiều dọc lên tầng cao.

• Một số nhà sản xuất khuyến nghị chỉ dùng loại van lò xo cho lắp ngang hoặc đứng, cần kiểm tra thông số riêng trước khi lắp.

Cách lắp van 1 chiều lò xo – Quy trình chuẩn kỹ thuật

Việc cách lắp van 1 chiều lò xo đúng kỹ thuật là yếu tố quyết định để van hoạt động ổn định và bền bỉ. Dưới đây là hướng dẫn chi tiết từng bước:

Bước 1: Chuẩn bị

• Đảm bảo bạn đã chọn van có kích thước, áp suất, chất liệu phù hợp với hệ thống.

• Kiểm tra thông số kỹ thuật của van (áp lực tối đa, nhiệt độ, hướng dòng chảy).

• Vệ sinh ống và van, loại bỏ bụi, cặn hoặc vật liệu lạ.

• Chuẩn bị dụng cụ: cờ lê, bulông, đai ốc, vòng đệm, băng tan (PTFE), mỏ lết, dụng cụ siết đều.

Bước 1: Xác định hướng dòng chảy và vị trí lắp đặt

• Trên thân van thường có mũi tên chỉ hướng dòng chảy. Luôn lắp mũi tên trùng chiều dòng chảy mong muốn.

• Nếu lắp van theo chiều dọc, đảm bảo dòng chất đi từ dưới lên.

• Giữ khoảng cách trước và sau van sao cho không có vật cản để dòng chảy ổn định.

Bước 2: Kết nối van vào hệ thống

• Đối với van nối ren:
   + Quấn băng tan (PTFE) vào ren ống (theo chiều ren) để đảm bảo kín.
   + Vặn nhẹ nhàng van vào ống, siết vừa phải để không làm hỏng ren.

• Đối với van mặt bích (van 1 chiều lò xo mặt bích):
   + Đặt vòng đệm đúng kích thước giữa mặt bích van và mặt bích ống.
   + Lắp bu lông và đai ốc, siết đều theo hình sao để tránh lệch và rò rỉ.

Bước 3: Siết chặt và kiểm tra

• Siết bulông/đai ốc từ từ và đều để tránh biến dạng mặt bích.

• Kiểm tra các vị trí kết nối xem có hở, rò rỉ bằng phương pháp áp lực thấp trước khi thử vận hành áp lực cao.

Bước 4: Vận hành thử

• Mở đầu vào từ từ, tăng áp lực từ thấp đến mức thiết kế.

• Quan sát hoạt động van: khi áp lực đủ, van mở; khi ngắt áp lực, van đóng kín, không có dòng ngược.

• Nếu phát hiện rò rỉ, dòng ngược, hoặc van đóng không sát, ngắt hệ thống để kiểm tra lại gioăng, lò xo, hoặc sai chiều lắp.

Bước 5: Bảo trì định kỳ

• Vệ sinh van định kỳ, kiểm tra tình trạng lò xo, gioăng.

• Thay lò xo hoặc gioăng nếu có dấu hiệu mài mòn, mất đàn hồi.

• Theo dõi áp lực làm việc nếu van là loại điều chỉnh được lực lò xo.

Ứng dụng của van 1 chiều lò xo và các lưu ý khi chọn mua

Ứng dụng phổ biến

• Hệ thống bơm nước lên cao, cấp thoát nước cho tòa nhà.

• Hệ thống khí nén, máy nén khí nhỏ – trung bình.

• Hệ thống hơi, hơi nóng – dùng dòng van chịu nhiệt.

• Hệ thống xử lý hóa chất, môi trường ăn mòn – dùng vật liệu inox hoặc hợp kim đặc biệt.

• Trong các hệ thống PCCC, hệ thống chữa cháy, van 1 chiều lò xo giúp ngăn không cho nước phụt ngược khi bơm dừng.

Những lưu ý khi chọn mua van

1. Kích thước và áp suất: chọn theo DN và áp suất làm việc cao hơn áp suất thực tế để tăng độ an toàn.

2. Chất liệu: phải tương thích với môi chất (nước, hóa chất, hơi) và nhiệt độ làm việc.

3. Kiểu kết nối: nếu hệ thống dùng bích chuẩn PN, chọn van 1 chiều lò xo mặt bích cùng chuẩn; nếu hệ thống ống nhỏ, chọn loại ren.

4. Lò xo điều chỉnh hay cố định: nếu hệ thống có biến đổi áp suất, van điều chỉnh được lực lò xo sẽ linh hoạt hơn.

5. Xuất xứ & tiêu chuẩn: ưu tiên van có chứng chỉ, tiêu chuẩn nội địa hoặc quốc tế để đảm bảo độ an toàn.

6. Chi phí bảo trì: chọn loại có gioăng dễ thay, lò xo dễ tiếp cận để giảm chi phí sửa chữa sau này.

   ---

Vì sao chọn Thép Nhật Nguyên về van 1 chiều lò xo

• Nguồn hàng chất lượng: Chúng tôi nhập van 1 chiều lò xo tốt nhất từ các nhà sản xuất uy tín, chính hãng, kiểm định chất lượng trước khi giao.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ thuật tại Thép Nhật Nguyên hỗ trợ bạn chọn đúng loại, vật liệu, kết nối và cách lắp đặt chuẩn.

• Kho hàng đa dạng – giao nhanh: Có sẵn các loại van mặt bích, ren, inox, gang, nhiều kích cỡ – thuận tiện giao hàng và bảo trì tại các tỉnh.

• Dịch vụ hậu mãi – bảo trì: Hỗ trợ bảo trì định kỳ, thay linh kiện (lò xo, gioăng) cho khách hàng.

• Giá cạnh tranh – minh bạch: Báo giá chi tiết, không phát sinh ẩn, giúp bạn kiểm soát chi phí hệ thống.

Van 1 chiều lò xo là thiết bị không thể thiếu trong hầu hết hệ thống kỹ thuật có lưu chất. Hiểu rõ hoạt động của van 1 chiều lò xo, thực hiện cách lắp van 1 chiều lò xo đúng kỹ thuật, và chọn loại phù hợp như van 1 chiều lò xo mặt bích sẽ giúp hệ thống của bạn vận hành ổn định, hiệu quả và kéo dài tuổi thọ.

Nếu bạn đang tìm giải pháp van 1 chiều lò xo đảm bảo chất lượng, dịch vụ tốt và giá hợp lý, hãy liên hệ Thép Nhật Nguyên ngay hôm nay. Chúng tôi sẵn sàng tư vấn, báo giá và cung cấp giải pháp cho mọi hệ thống ống của bạn.
